电缆常见问题
什么是港口机械电缆？
型号 | 产品名称 | 用处 | 导体持久允许 工作温度 ℃ | 额定电压 V | 标称截面 mm2 |
PMFPC | 港口机械用拖令 动力电缆 | 合用于频仍移动的工况，达到2.5米/秒的移动和回缩的活动快率。拥有优良的防水，耐油，耐紫表线机能，可适应各类恶劣气象。 | -35 ~ +90 | 600/1000 | 4 ~ 185 |
| PMFCC | 港口机械用拖令 节造电缆 | -35 ~ +90 | 450/750 | 1.5 ~ 2.5 |
型号 | 标称截面/mm | 导体结构/mm | 电缆***表径/mm | 电缆***接受力/N |
PMFPC | 1X10 | 1X322/0.20 | 12.8 | 200 |
| 1X16 | 1X513/0.20 | 14.3 | 250 | |
| 1X25 | 1X798/0.20 | 16.3 | 375 | |
| 1X35 | 1X1121/0.20 | 17.8 | 525 | |
| 1X50 | 1X1596/0.20 | 20.2 | 750 | |
| 1X70 | 1X2220/0.26 | 22.8 | 1050 | |
| 1X95 | 1X2997/0.26 | 24.7 | 1425 | |
| 1X120 | 1X1702/0.30 | 26.7 | 1800 | |
| 1X150 | 1X2109/0.30 | 29.3 | 2250 | |
| 1X185 | 1X1443/0.40 | 32.1 | 2775 |
型号 | 标称截面/mm | 导体结构/mm | 电缆***表径/mm | 电缆***接受力/N |
PMFPC | 4X4 | 4X126/0.20 | 19.8 | |
| 4X6 | 4X189/0.20 | 21.0 | ||
| 4X10 | 4X322/0.20 | 24.0 | 200 | |
| 4X16 | 4X513/0.20 | 26.2 | 250 | |
| 4X25 | 4X798/0.20 | 30.0 | 375 | |
| 4X35 | 4X1121/0.20 | 32.5 | 525 | |
| 4X50 | 4X1596/0.20 | 36.0 | 750 | |
| 4X70 | 4X2220/0.26 | 40.0 | 1050 | |
| 4X95 | 4X2997/0.26 | 43.8 | 1425 |
型号 | 标称截面/mm | 导体结构/mm | 电缆***表径/mm | 电缆***接受力/N |
PMFPC | 12X1.5 | 12X77/0.20 | 24.0 | 270 |
| 18X1.5 | 18X77/0.20 | 27.0 | 405 | |
| 24X1.5 | 24X77/0.20 | 31.4 | 540 | |
| 30X1.5 | 30X77/0.20 | 32.8 | 675 | |
| 36X1.5 | 36X77/0.20 | 36.0 | 810 | |
| 12X2.5 | 12X77/0.26 | 26.3 | 450 | |
| 18X2.5 | 18X77/0.26 | 29.7 | 650 | |
| 24X2.5 | 24X77/0.26 | 34.7 | 900 | |
| 30X2.5 | 30X77/0.26 | 36.3 | 1125 | |
| 36X2.5 | 36X77/0.26 | 39.8 | 1350 |
| 定造分歧环境使用的电缆，切合客户需要，请点击下方www.zgsljt.com | ||||
| 扁电缆 | 引接线 | F46电缆 | 丁晴电缆 | 本安电缆 |
| 变频电缆 | 伴热带 | 丁腈电缆 | 扁平电缆 | 高压电缆 |
| 电力电缆 | 特种电缆 | 屏蔽电缆 | 电缆 | 橡套电缆 |
| 矿用电缆 | 螺旋电缆 | 柔性电缆 | 纯铜绞线 | 车库电缆 |
| 耐磨电缆 | 低温电缆 | 防水电缆 | 耐火电缆 | 铜包铝电缆 |
| 高温电缆 | 卷筒电缆 | 耐寒电缆 | 赔偿导线 | 耐油防腐电缆 |
| 扁型电缆 | 交联电缆 | 通讯电缆 | 硅橡胶电缆 | 柔性伺服电缆 |
| 拖链电缆 | 机车电缆 | 防火电缆 | 行车电缆 | 镀银线镀锡线 |
| 光伏电缆 | 节造电缆 | 船用电缆 | 推算机电缆 | 机械人电缆 |
| 扁形电缆 | 拖令电缆 | 信号电缆 | 防鼠防蚁电缆 | 铁路机车电缆 |
| 仪表电缆 | 电梯电缆 | 耐高温电缆 | 电机引接线 | 聚氨酯电缆 |
什么是频仍拖动电缆？
可利用于铜矿,铁矿,煤矿,磷矿,稀土,地路工程等必要铲运机,扒渣机工作的运输与运送系统，可用于室表及井下湿润或干燥的环境。
产品机关：
铲运机拖曳电缆由于其使用环境与使命特殊,我司选用先进的造作工艺及德国进口设备及部门进口资料。导体为无氧裸铜丝精绞而成,并附带抗拉元件一次成型；绝缘为可耐105℃特造PVC资料，并拥有阻燃和自熄个性；护套资料为进口聚氨酯资料，其拥有抗扯破，耐磨，耐弯曲，耐低温，耐侵蚀等个性并且机能不变；
铲运机拖曳电缆当苦衷项：
当今在矿下用来铲装物料的设备有电动铲运机和柴油铲运机，电动铲运机以其结构轻巧，噪音幼，无尾气排放等特点深受用户迎接。但是电动铲运机由于遭到尾随供电电缆影响，其工作领域，运行方式均遭到肯定的限度。并且电动铲运机在加快，减快时由于卷缆盘排放，收缆相对滞后，使得尾随的电缆产生颠簸，以及在拐弯时，车尾的电缆和卷筒不平行等各种情况，容易使得电缆在收放过程中容易相互叠加，甚至卡死，使得电缆不能顺畅排出而导致被侵害和拉断。严沉缩短了电缆的使用寿命，甚至造成出产安全变乱。说以宽大用户在使用我司铲运机拖曳电缆时，肯定要选择适合的电缆收放设备，确保电缆在收放过程中有挨次按部就班的分列整齐。
| 定造分歧环境使用的电缆，切合客户需要，请点击下方www.zgsljt.com | ||||
| 扁电缆 | 引接线 | F46电缆 | 丁晴电缆 | 本安电缆 |
| 变频电缆 | 伴热带 | 丁腈电缆 | 扁平电缆 | 高压电缆 |
| 电力电缆 | 特种电缆 | 屏蔽电缆 | 电缆 | 橡套电缆 |
| 矿用电缆 | 螺旋电缆 | 柔性电缆 | 纯铜绞线 | 车库电缆 |
| 耐磨电缆 | 低温电缆 | 防水电缆 | 耐火电缆 | 铜包铝电缆 |
| 高温电缆 | 卷筒电缆 | 耐寒电缆 | 赔偿导线 | 耐油防腐电缆 |
| 扁型电缆 | 交联电缆 | 通讯电缆 | 硅橡胶电缆 | 柔性伺服电缆 |
| 拖链电缆 | 机车电缆 | 防火电缆 | 行车电缆 | 镀银线镀锡线 |
| 光伏电缆 | 节造电缆 | 船用电缆 | 推算机电缆 | 机械人电缆 |
| 扁形电缆 | 拖令电缆 | 信号电缆 | 防鼠防蚁电缆 | 铁路机车电缆 |
| 仪表电缆 | 电梯电缆 | 耐高温电缆 | 电机引接线 | 聚氨酯电缆 |
什么是铲运机电缆？
在面对解除了一根电缆为铲运机传输动力的可行性与安全性的顾虑后,铲运机电缆愈加宽泛的利用于采矿作业,因而为保险地下采矿作业的“清洁,安全,高效”一根优质柔性高耐磨抗拖拽的铲运机电缆至关沉要！

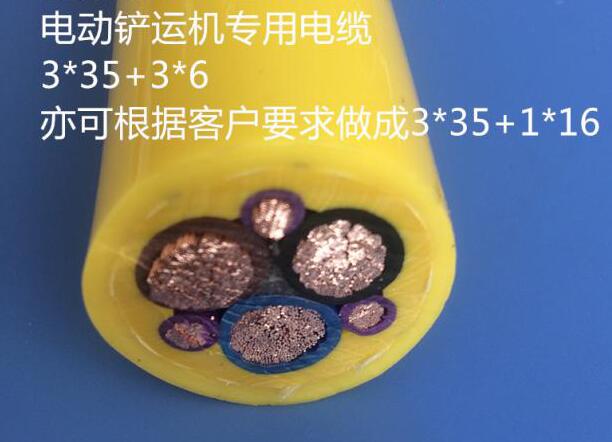

产品名称：铲运机电缆
典型利用：作为衔接与节造用的移动设备柔性电缆，合用于易磨损且有较高机械应力的往复自由弯曲移动场所，不仅作为尾缆、卷筒电缆和牵引电缆还可用作动力系统中的拖曳电缆使用。如：矿用凿岩机、矿用台车、矿用电动铲运机、撬毛台车、锚杆台车、掘进凿岩台车等矿下移动设设备以及斗轮堆取料机、采煤机、掘进机、翻车机等大中幼型采煤运输移动设备和港口机械吊装设备装置工程。
产品个性：
柔性高耐磨、强度抗拉、抗旋转、防浅水耐油（可出产防水、耐酸碱侵蚀型铲运机电缆）、耐候机能优异、抗老化……
（1）耐磨性:铁矿用铲运机电缆工作环境恶劣,必要在巷路中频仍移动供电,直接接触铁矿石,因而矿用铲运机电缆的表护套耐磨要求极度高.
（2）抗拉性与耐旋转性:铲运机工作期间,前行/平移或回收,电缆将受到很大的拉力和旋转,因而矿用铲运机电缆的抗拉,弯曲,抗压和耐旋转等机能要求较高.
（3）耐候性:环境适应性强,低温阻燃,防水,耐酸碱盐雾侵蚀
切合认证：
根基注明：导体多股精密无氧裸铜丝,柔性防扭成束; 绝缘高机械性弹性体资料绝缘,≤5芯色彩编码切合VDE 0293-308,6芯及以上玄色芯线白色数字编号; 成缆优化成缆节距柔性防扭层绞; 内护套挤压式弹性体资料,低温阻燃耐磨; 加强件抗拉元件凯夫拉纤维编织矿用铲运机电缆本体; 表护套耐磨弹性体资料/聚氨酯资料,低温阻燃耐磨; 黄色/玄色等可选定出产
矿用电动铲运机拖曳电缆部门参数：
额定电压450/750V~0.6/1KV; 测试电压2500V~4000V; 弯曲半径8×电缆表径; 使用温度耐磨弹性体-20℃~+80℃,聚氨酯资料-50℃~+90℃;
尺度长度(100;200;300;500;1000)m; 包装大局:≤30kg时卷装,大于30kg时盘装; 订货时请注明包装规格（如1×500m盘装或5×100m卷装）
| 定造分歧环境使用的电缆，切合客户需要，请点击下方www.zgsljt.com | ||||
| 扁电缆 | 引接线 | F46电缆 | 丁晴电缆 | 本安电缆 |
| 变频电缆 | 伴热带 | 丁腈电缆 | 扁平电缆 | 高压电缆 |
| 电力电缆 | 特种电缆 | 屏蔽电缆 | 电缆 | 橡套电缆 |
| 矿用电缆 | 螺旋电缆 | 柔性电缆 | 纯铜绞线 | 车库电缆 |
| 耐磨电缆 | 低温电缆 | 防水电缆 | 耐火电缆 | 铜包铝电缆 |
| 高温电缆 | 卷筒电缆 | 耐寒电缆 | 赔偿导线 | 耐油防腐电缆 |
| 扁型电缆 | 交联电缆 | 通讯电缆 | 硅橡胶电缆 | 柔性伺服电缆 |
| 拖链电缆 | 机车电缆 | 防火电缆 | 行车电缆 | 镀银线镀锡线 |
| 光伏电缆 | 节造电缆 | 船用电缆 | 推算机电缆 | 机械人电缆 |
| 扁形电缆 | 拖令电缆 | 信号电缆 | 防鼠防蚁电缆 | 铁路机车电缆 |
| 仪表电缆 | 电梯电缆 | 耐高温电缆 | 电机引接线 | 聚氨酯电缆 |
什么是卷盘电缆？
利用场所
合用于移动设备如急剧运行集装箱吊车。起沉设备，可行驶大型设备和挖掘机、地面和井下采矿蹬仔较高机械应力的场所。
产品特点
使用寿命长且质量不变，进口橡胶材质越发耐磨且耐恶劣环境，合用于室表。
产品优势
·导体选取镀锡铜丝，削减氧化景象，增长使用寿命。
·低磨损、抗旋转、内护表套同编织加强层缜密结合，形成整体加强系统。
0.6/1kv低压圆形卷盘电缆（Reel-flex-R）
技术参数
电 压：0.6/1kv
测试电压：3500V/5min(AC)
很幼弯曲半径
固定敷设：5x电缆表径
移动装置：10x电缆表径
温度领域
固敷温度：﹣40℃～90℃
移动温度：﹣35℃～90℃
耐油性：很好
耐化学物质：耐酸、碱、溶剂和各类液压油的机能优异等
耐候性：耐UV,日光老化机能优异，适合户表使用
阻燃个性：切合IEC60332-1
电缆结构
1、导体镀锡铜丝（Class5IEC60228)
2、绝缘3GI3橡胶绝缘料拜见DINVDE0207part21
3、接地线
4、内护套5GM3橡套护套料（拜见DINVDE0207part21）
5、编织加强层
6、表护套5GM3橡胶护套料（拜见DINVDE0207part21）
电缆规格型号列表
| 标称截面mm² | 结构组成（镀锡铜丝）mm | 电缆很大表径mm | 电缆近似沉量Kg/km | 电缆接受力很大N |
| 3×25＋3×6 | 3×196/0.40＋3×84/0.30 | 34.5 | 1580 | 2250 |
| 3×35＋3×6 | 3×276/0.40＋3×84/0.30 | 37.5 | 2000 | 3150 |
| 3×50＋3×10 | 3×396/0.40＋3×84/0.40 | 42 | 2640 | 4500 |
| 3×70＋3×16 | 3×380/0.49＋3×126/0.40 | 48.5 | 3800 | 6300 |
| 3×95＋3×16 | 3×513/0.49＋3×126/0.40 | 54.5 | 4500 | 8550 |
| 3×120＋3×16 | 3×630/0.49＋3×126/0.40 | 58.5 | 5650 | 10800 |
| 3×150＋3×25 | 3×777/0.49＋3×196/0.40 | 63.5 | 7060 | 13500 |
| 3×185＋3×35 | 3×976/0.49＋3×276/0.40 | 69.5 | 8450 | 16650 |
| 3×240＋3×50 | 3×1281/0.49＋3×396/0.40 | 76 | 11200 | 21600 |
| 3×300＋3×50 | 3×1586/0.40＋3×396/0.40 | 83.5 | 14300 | 27000 |
| 以上是电缆部门常用的规格型号。其它特殊规格/色彩及更复杂合用场所可凭据要求开发定造 | ||||
